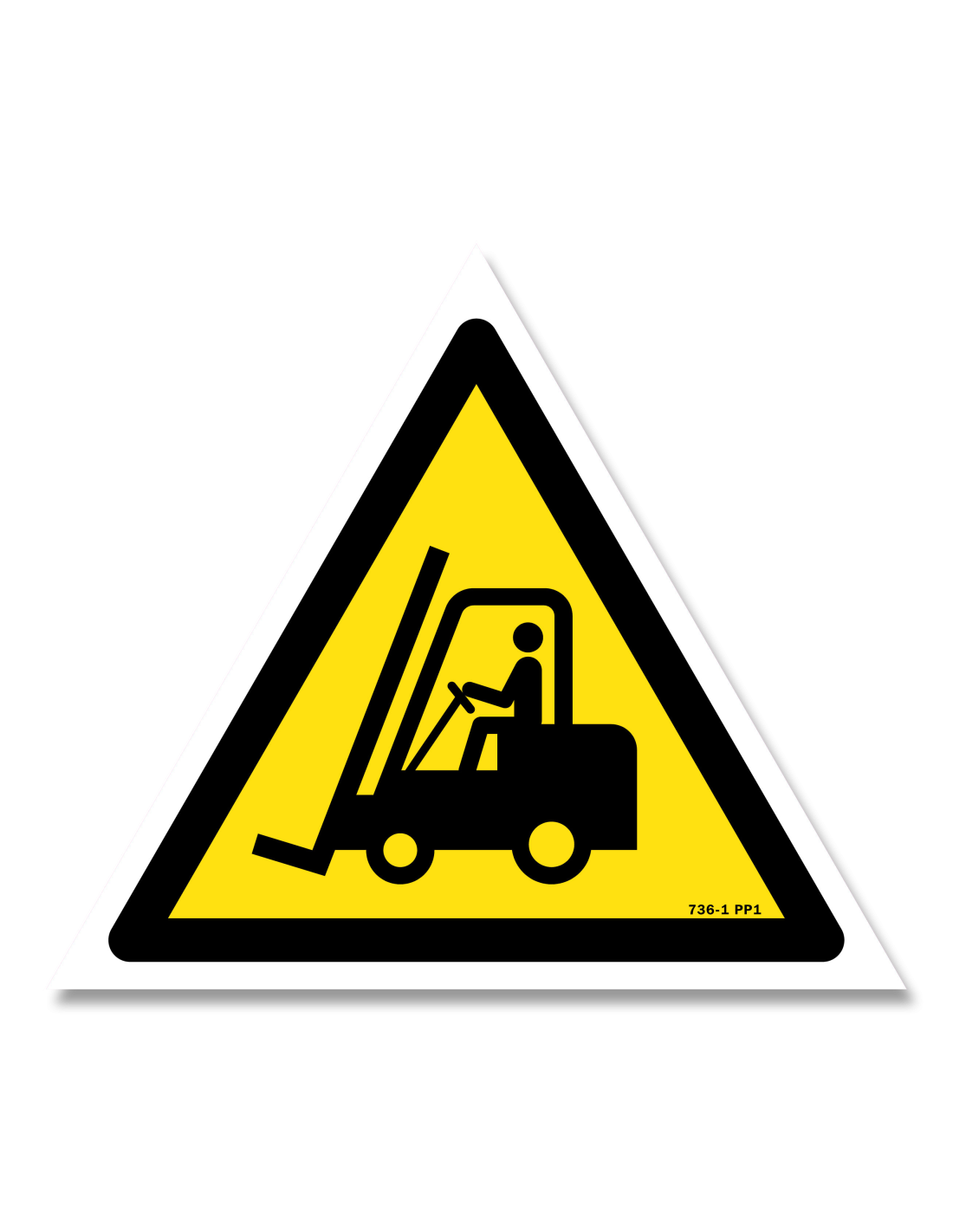

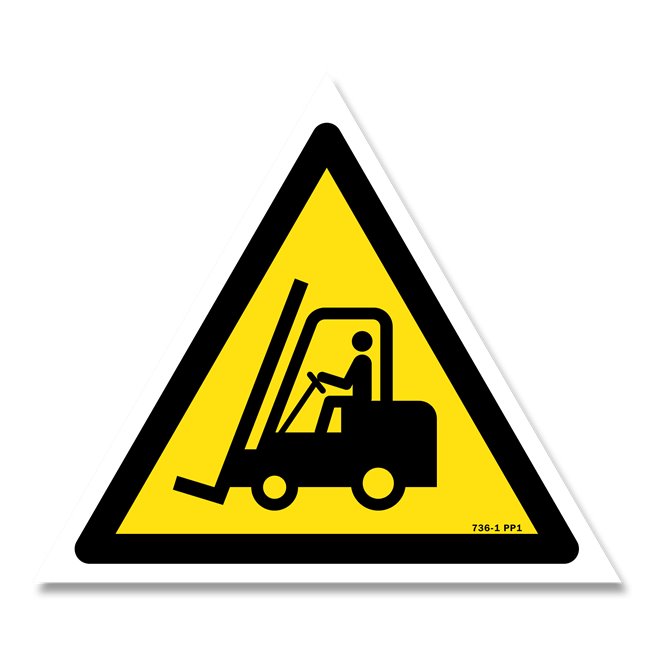

Panneau danger picto véhicules de manutention

Panneau W014 chariot élévateur, triangle jaune ISO 7010

De 32,00€ à 53,00€ HT (?)

Le panneau

Code W014 du registre ISO
Dix matières, deux formats
Sérigraphie tenue huiles solvants
Version magnétique repositionnable
Pose quai, allée, atelier

Matière

Format

Quantité (Le panneau)

Total : 38,40 € HT

✔️ En stock
Expédié sous 7 jours

Ce panneau chariot élévateur W014 avertit de la circulation d'engins automoteurs sur une zone partagée avec des piétons. Le symbole est enregistré au registre ISO 7010 sous le code W014 depuis le 1er mai 2011. Le triangle jaune à bord noir existe en côtés de 100 ou 200 mm. Dix matières couvrent la pose sur portail, montant de rack, poteau béton ou vitrage de quai.

Signalisation chariot élévateur : les points clés

→ Code W014 du registre ISO : le pictogramme normalisé identifie sans ambiguïté un véhicule industriel en mouvement.
→ Dix matières, deux formats : côté de 100 ou 200 mm selon la distance de lecture.
→ Sérigraphie tenue huiles et solvants : le marquage résiste au quotidien d'un quai.
→ Version magnétique repositionnable : pose sans perçage sur support ferreux.
→ Pose quai, allée, atelier : un signal adapté à chaque point de conflit engin-piéton.

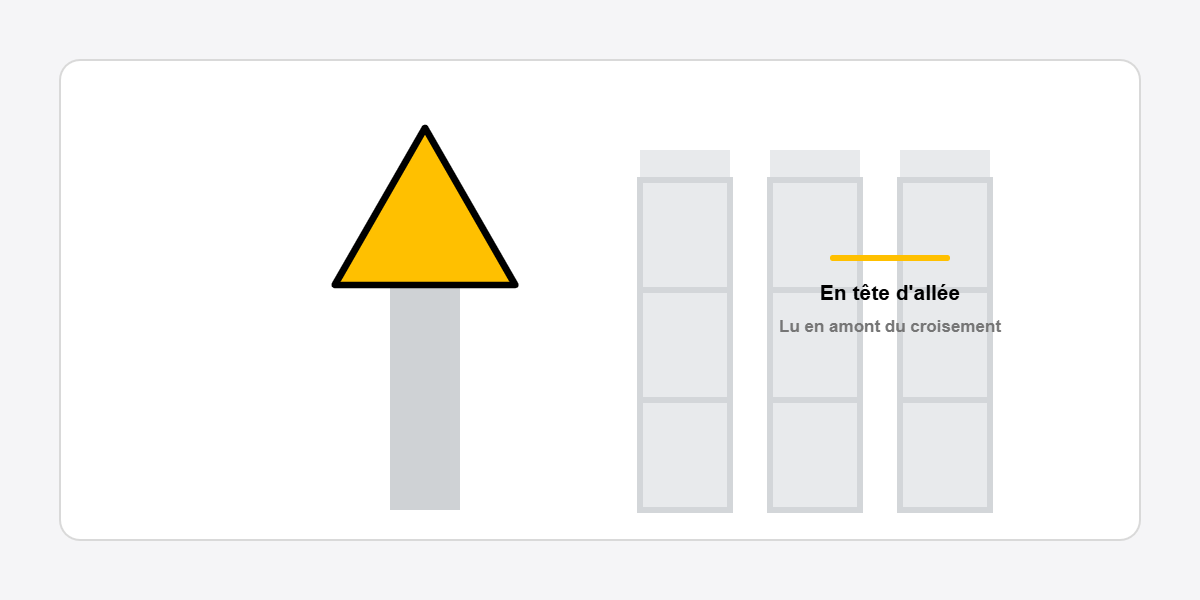

Où placer le signal W014 dans un flux logistique

Le signal W014 se pose partout où la trajectoire d'un engin automoteur croise celle d'un piéton. Sa lecture doit intervenir avant l'entrée dans la zone de conflit, pas au moment du croisement. Un débouché d'allée, un sas, un quai : la règle est la même, on signale en amont du point de rencontre.

→ Débouché d'allée sur zone piétonne : le triangle se pose côté piéton, à hauteur de regard.
→ Portail et sas d'entrée : il prévient le visiteur qui pénètre à pied dans une zone d'engins.
→ Quai de chargement : les marches arrière créent l'angle mort le plus fréquent.
→ Croisement d'allées : deux engins à vitesse réduite restent un risque de coincement.
→ Sortie de local de charge : les chariots repartent chargés, souvent en pente douce.

Fond jaune et bord noir : la règle de forme

La norme ISO 3864-1 fixe la géométrie du signal d'avertissement : triangle équilatéral, fond jaune, bord noir, symbole noir. La norme ISO 7010 attribue ensuite le symbole. Le registre ISO référence le chariot élévateur sous le code W014, enregistré le 1er mai 2011 et toujours actif, avec pour comportement attendu d'éviter la collision avec un véhicule industriel en mouvement.

Depuis 2013, les pictogrammes ISO 7010 sont les seuls admis pour une signalisation neuve en Europe. En France, l'arrêté du 4 novembre 1993 impose à l'employeur de signaler les risques qui subsistent après mise en place des protections collectives. Ce panneau appartient à la famille des panneaux d'avertissement et de danger jaunes. La signalisation ne se substitue ni à la séparation physique des flux, ni à la formation du conducteur : le plan de circulation se construit avec les autres éléments de la signalétique bâtiment.

Adapter la matière au point de pose

Point de pose	Matière conseillée	Format
Portail extérieur, clôture, poteau de quai	Dibond alu blanc 3 mm	200 mm
Poteau béton d'allée principale	PVC 2 mm	100 ou 200 mm
Montant de rack, échelle de palettier	Vinyle blanc 0,25 mm	100 ou 200 mm
Carter, capot ou porte ferreuse	Vinyle magnétique 0,8 mm	100 ou 200 mm
Vitrage de quai ou de bureau de cariste	Plexiglas 4 mm	200 mm
Zone sans éclairage de secours	Photoluminescent 1 mm	200 mm
Cloison d'atelier abritée	PVC 1 mm	100 ou 200 mm

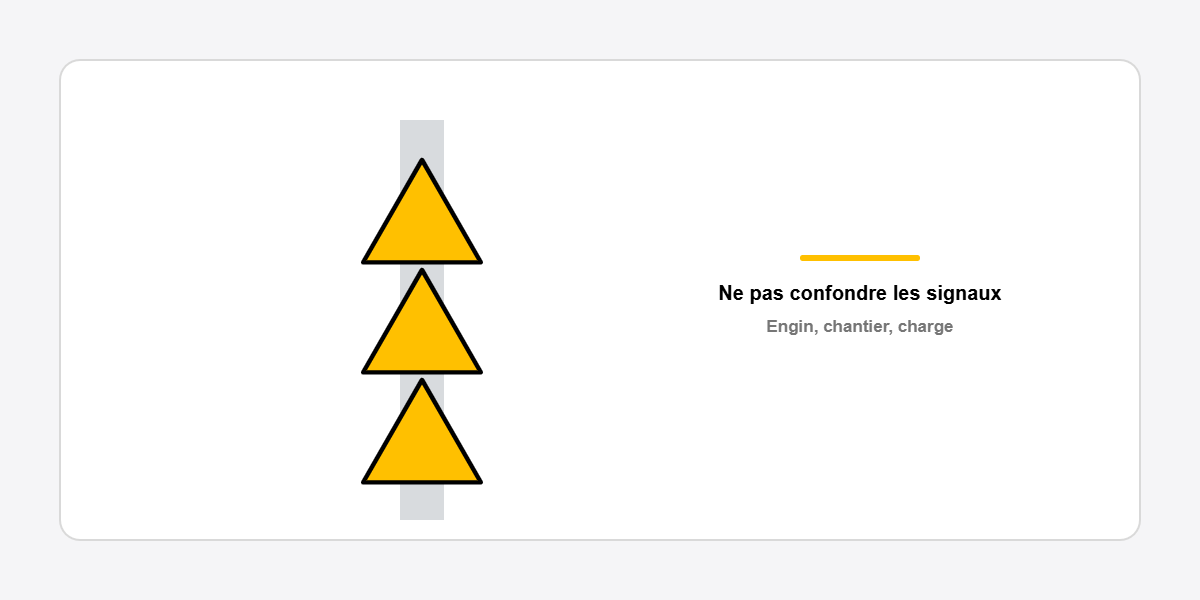

Ne pas confondre W014 avec les autres signaux de zone logistique

Trois signaux jaunes cohabitent souvent sur les mêmes mètres carrés, et l'erreur d'attribution est fréquente. Le W014 désigne un véhicule industriel en mouvement, chariot élévateur ou transpalette autoporté. Le panneau engins de chantier désigne une machine de terrassement, pas un engin d'entrepôt. Le panneau charges suspendues porte sur une charge au-dessus d'une zone de passage.

Le panneau risque de chute avec dénivellation traite d'un bord de quai non protégé : il complète le W014 sans le doubler. Lorsque aucun symbole normalisé ne correspond, le panneau personnalisé permet de composer un signal sur mesure, comme le reste des panneaux de consignes générales et spécifiques. La signalétique industrielle prolonge la pose vers le marquage au sol via la signalétique industrielle et ses accessoires de consigne et signalétique.

Questions fréquentes sur le panneau chariot élévateur

Quel code ISO 7010 correspond au chariot élévateur ?

Le symbole est référencé W014, libellé « Warning; Fork lift trucks and other industrial vehicles » au registre de la norme ISO 7010. Il représente un chariot élévateur de profil et une silhouette humaine, sur triangle jaune à bord noir. Son enregistrement date du 1er mai 2011. Citer le code dans un cahier des charges évite toute ambiguïté à la commande.

Le panneau suffit-il à sécuriser une allée de circulation ?

Non. La signalisation intervient en dernier, après la suppression du risque et la séparation physique des flux. Un panneau W014 accompagne un marquage au sol, une barrière de protection ou un miroir de croisement. L'évaluation des risques du site détermine la combinaison retenue et l'emplacement exact de chaque signal.

Faut-il ajouter un panonceau texte sous le pictogramme ?

Le registre ISO recommande un panonceau complémentaire lorsque le personnel exposé n'a reçu ni consigne écrite ni formation sur le signal. Sur un site où les visiteurs extérieurs circulent à pied, la mention texte améliore nettement la compréhension immédiate. Le panneau personnalisé permet de composer cette version.

Quel format pour un portail d'entrepôt ?

Le 200 mm est le seul pertinent sur un portail : il reste lisible depuis une distance d'approche de plusieurs mètres, à pied comme au volant. Le 100 mm se réserve aux poses au contact, sur un montant de rack ou une porte de local. Les deux formats peuvent coexister sur un même site.

Peut-on le déplacer selon les campagnes de stockage ?

Le vinyle magnétique 0,8 mm répond à ce besoin : il adhère sur tout support ferreux, se retire sans trace et se repositionne quand la zone de préparation change de place. Il existe en 100 et 200 mm. Sur un support non ferreux, le vinyle blanc 0,25 mm reste l'option la plus simple à reposer.

Tarifs: De 32,00€ à 53,00€ HT
Unité: Le panneau
Conditionnement: À l'unité
Garantie: 1 an
Impression: Sérigraphie
Résistance de l'impression: Excellente
Résistance générale: Huiles / Solvants
Forme: Triangulaire
Couleur: Jaune
Certification: Norme ISO 7010 : symboles graphiques et couleurs de sécurité des signaux de sécurité

Marque SBE

Référence SP-CS-736-PP1

EAN-13 3701053906444

Choisissez les attributs du produit:

Réf.	Matière	Format	Prix unitaire
SP-CS-736-1-DOB	Dibond Alu Brosse 3 mm	200x200x200mm	1+ 63,60 €
SP-CS-736-1-DAB	Dibond Alu Or 3 mm	200x200x200mm	1+ 63,60 €
SP-CS-736-1-DB	Dibond Alu blanc 3 mm	200x200x200mm	1+ 57,60 €
SP-CS-736-PP1	PVC 1 mm	100x100x100mm	1+ 38,40 €
SP-CS-736-1-PP1	PVC 1 mm	200x200x200mm	1+ 44,40 €
SP-CS-736-PP2	PVC 2 mm	100x100x100mm	1+ 39,60 €
SP-CS-736-1-PP2	PVC 2 mm	200x200x200mm	1+ 45,60 €
SP-CS-736-1-PH	Photoluminescent 1 mm	200x200x200mm	1+ 52,80 €
SP-CS-736-1-PG	Plexiglas 4 mm	200x200x200mm	1+ 57,60 €
SP-CS-736-VB	Vinyle Blanc 0,25 mm	100x100x100mm	1+ 38,40 €
SP-CS-736-1-VB	Vinyle Blanc 0,25 mm	200x200x200mm	1+ 42,00 €
SP-CS-736-VM	Vinyle Magnétique 0,8 mm	100x100x100mm	1+ 43,20 €
SP-CS-736-1-VM	Vinyle Magnétique 0,8 mm	200x200x200mm	1+ 55,20 €
SP-CS-736-VH	Vinyle Photoluminescent	100x100x100mm	1+ 44,40 €
SP-CS-736-1-VH	Vinyle Photoluminescent	200x200x200mm	1+ 49,20 €
