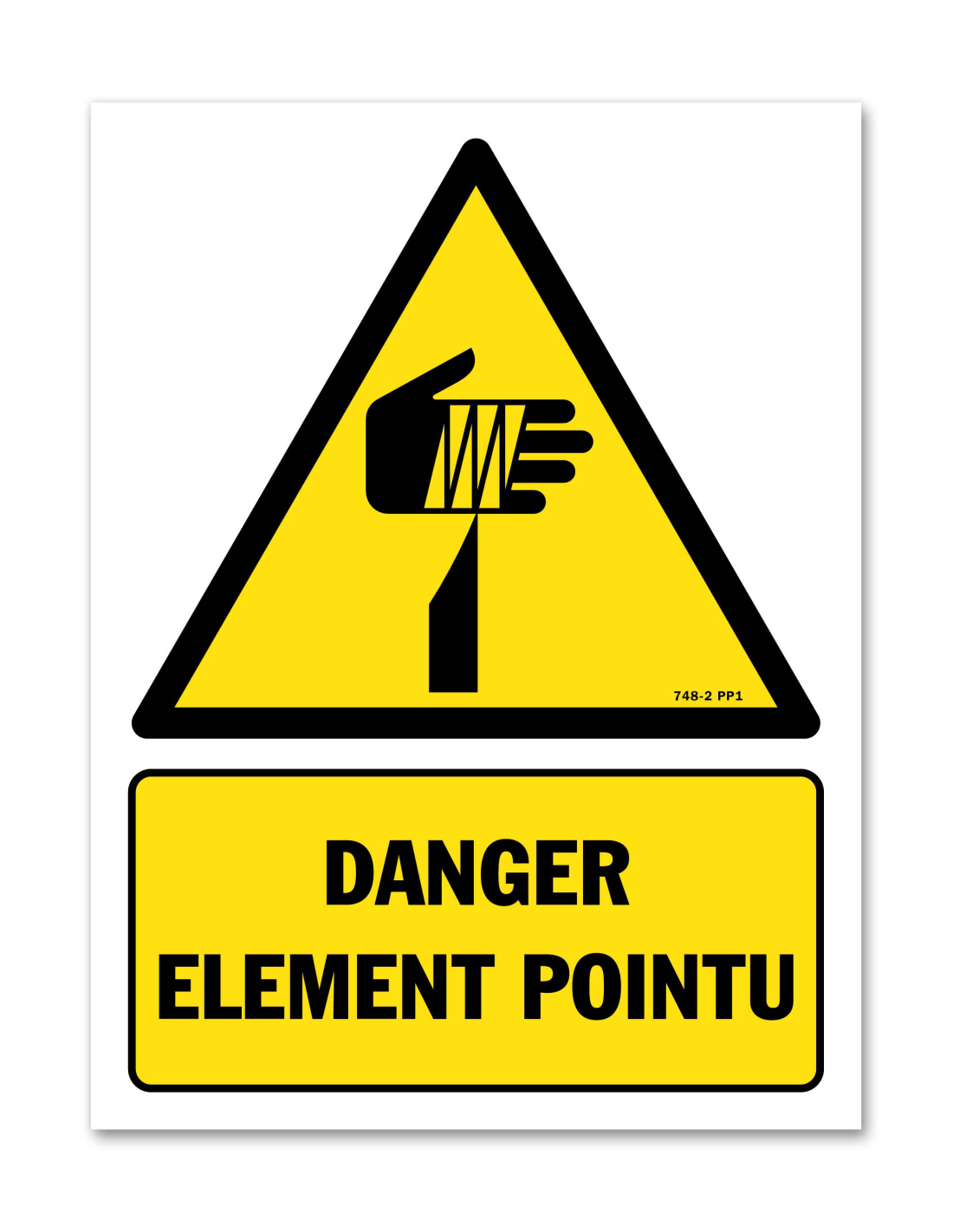

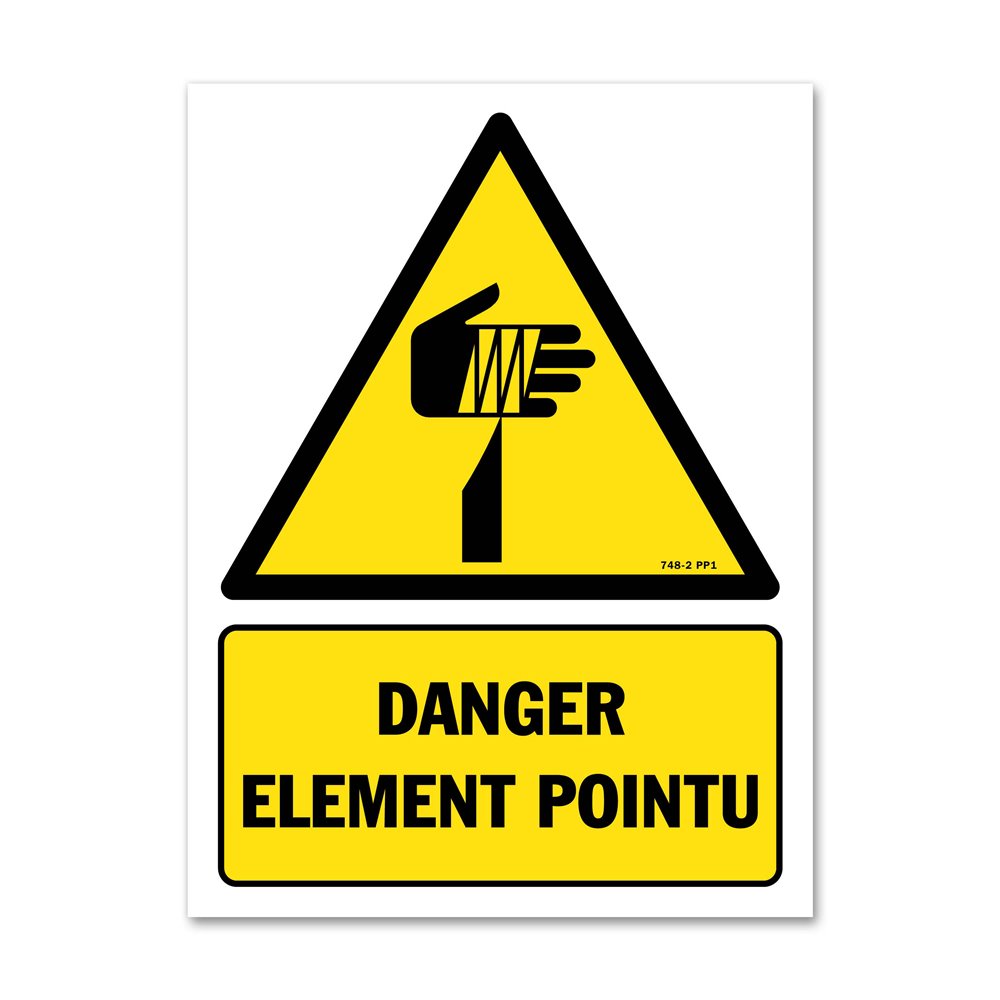

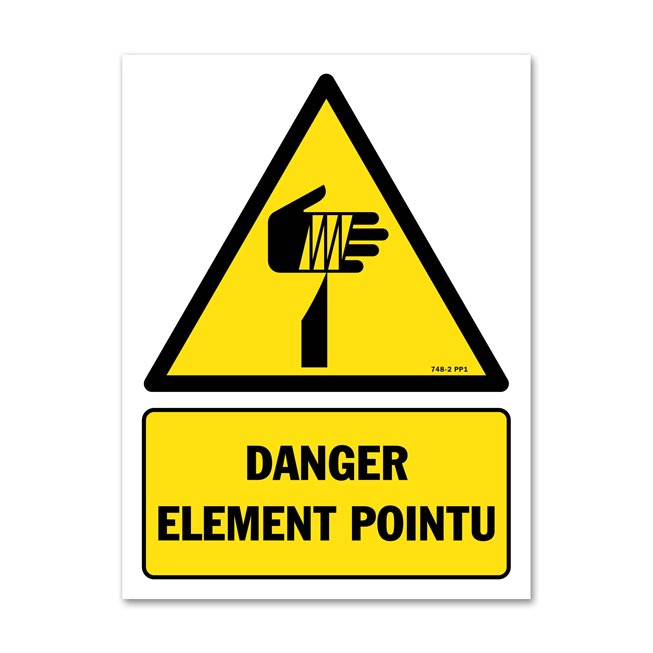

Panneau danger picto élément pointu
Panneau danger picto élément pointu
Panneau danger picto élément pointu
Panneau danger picto élément pointu

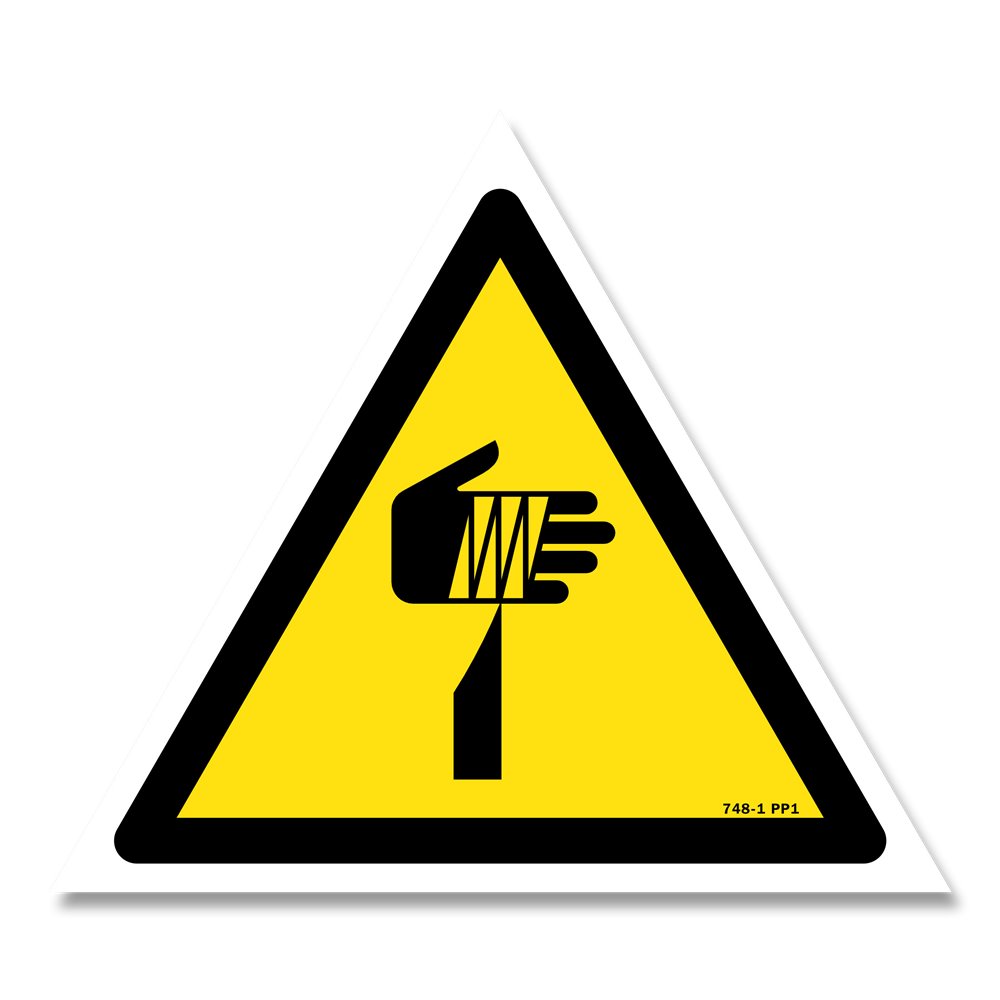

Panneau W022 élément tranchant, triangle jaune ISO 7010

De 32,00€ à 53,00€ HT (?)
Le panneau
  • Pictogramme W022 normalisé ISO 7010
  • Deux formats, dix matières
  • Sérigraphie résistante huiles solvants
  • Version photoluminescente disponible
  • Pose intérieure et extérieure
Matière
Format
Quantité (Le panneau)
Total : 38,40 € HT

Livraison
Garanties
✔️ En stock
Expédié sous 7 jours


Ce panneau élément tranchant W022 signale une arête vive, une lame ou une pointe susceptible de provoquer une coupure. Le pictogramme reprend le symbole W022 du catalogue ISO 7010, seule référence admise pour une nouvelle signalisation depuis 2013. Le triangle jaune à bord noir se décline en côtés de 100 ou 200 mm. Dix matières couvrent la pose sur cloison, machine, vitrage ou support métallique.

Signalisation élément tranchant : les points clés

  • → Pictogramme W022 normalisé ISO 7010 : le symbole désigne sans ambiguïté un risque de coupure ou de perforation.
  • → Deux formats, dix matières : côté de 100 ou 200 mm selon la distance de lecture.
  • → Sérigraphie résistante huiles et solvants : le marquage tient en zone d'usinage.
  • → Version photoluminescente disponible : lisibilité résiduelle après coupure d'éclairage.
  • → Pose intérieure et extérieure : cloison, machine, vitrage ou support métallique.

Ce que signale le pictogramme W022 sur un poste de travail

Le signal W022 avertit de la présence d'un élément pointu ou tranchant capable de causer une lacération ou une perforation. Il se pose au plus près du risque, à hauteur de regard, et non à l'entrée du bâtiment. Sa lecture doit rester possible sans approcher la zone dangereuse.

  • → Arêtes vives de tôle ou de profilé : la reprise manuelle de plaques et de barres expose les mains.
  • → Lames et outils de coupe : scies, cisailles et cutters restent tranchants machine à l'arrêt.
  • → Bords de vitrage et éclats de verre : signal visible du côté où l'opérateur intervient.
  • → Pointes et attentes d'armature : risque de perforation à hauteur de jambe sur un coffrage.
  • → Angles saillants de rayonnage : un montant qui dépasse dans une allée justifie le triangle.

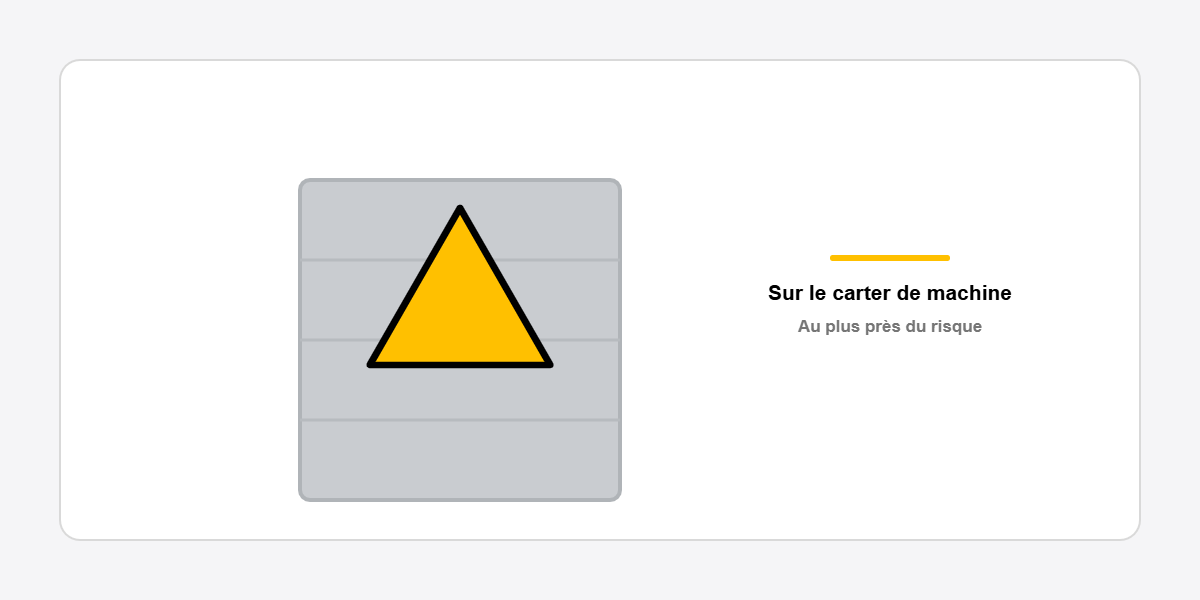

panneau triangulaire jaune fixé sur carter de machine en atelier

Triangle jaune et bord noir : ce qu'impose la norme

La forme et les couleurs ne relèvent pas du choix graphique. La norme ISO 3864-1 fixe le triangle équilatéral, le fond jaune et le bord noir pour tout signal d'avertissement, et la norme ISO 7010 attribue à chaque risque son symbole. Depuis 2013, une nouvelle signalisation doit utiliser ces pictogrammes normalisés.

En France, l'arrêté du 4 novembre 1993 impose à l'employeur de signaler les risques résiduels, ceux que la protection collective ne supprime pas. Un carter manquant, une lame accessible ou une arête laissée brute entrent dans ce cadre. Les autres panneaux d'avertissement et de danger jaunes suivent la même codification. Le 100 mm convient à un signal de proximité, le 200 mm dès que la lecture se fait à plusieurs mètres : cette échelle vaut pour l'ensemble de la signalétique bâtiment.

Choisir la matière selon le support et l'environnement de pose

Environnement de poseMatière adaptéeFormat
Cloison de bureau, couloir, local techniquePVC 1 mm100 mm
Atelier, zone d'usinage, poste de découpePVC 2 mm200 mm
Carter ou capot métallique démontableVinyle magnétique 0,8 mm100 mm
Support lisse et plan, porte vitréeVinyle blanc 0,25 mm100 mm
Local sans lumière du jourPhotoluminescent 1 mm200 mm
Extérieur exposé, quai, zone de stockageDibond aluminium 3 mm200 mm
Accueil, circulation visible du publicPlexiglas 4 mm200 mm

Distinguer le W022 des autres signaux de risque mécanique

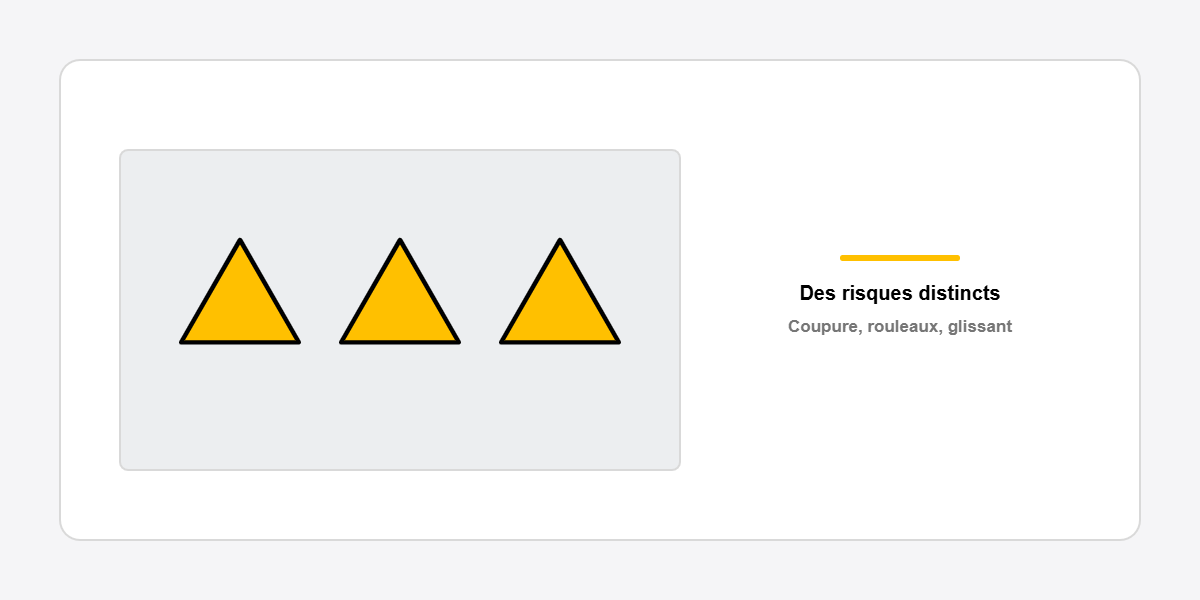

trois panneaux de danger jaunes alignés sur cloison de local technique

Plusieurs pictogrammes jaunes couvrent des risques mécaniques voisins sans être interchangeables. Le W022 vise l'élément pointu ou tranchant, donc la coupure et la perforation. L'entraînement entre deux cylindres relève du panneau rouleaux contrarotatifs. Un sol glissant relève du panneau surface glissante. Un contact sous tension relève du panneau danger électrique.

Choisir le bon symbole conditionne la portée juridique de la signalisation autant que sa lisibilité. Lorsqu'aucun symbole normalisé ne correspond au risque constaté, le panneau personnalisé permet de composer un signal sur mesure sans sortir du code couleur, comme le reste des panneaux de consignes générales et spécifiques. Le mode de fixation suit la matière : les accessoires de consigne et signalétique couvrent la visserie et les adhésifs, et la signalétique industrielle prolonge la pose au sol.

Questions fréquentes sur le panneau élément tranchant

Quel pictogramme ISO 7010 correspond à un élément tranchant ?

Le symbole est référencé W022, libellé « Warning; Sharp element » au registre de la norme ISO 7010. Il représente une pointe dirigée vers une main, sur triangle jaune à bord noir. Ce code identifie le signal sans ambiguïté dans un cahier des charges ou un plan de prévention. Il évite les confusions avec les autres symboles de risque mécanique de la série W.

Ce panneau est-il obligatoire dans un atelier ?

L'arrêté du 4 novembre 1993 impose de signaler les risques qui subsistent après mise en place des protections collectives. Si une lame, une arête vive ou une pointe reste accessible à un opérateur, la signalisation devient obligatoire. Elle ne remplace jamais le carter ou la protection mécanique. L'évaluation des risques du poste détermine la pose exacte.

Faut-il choisir le format 100 ou 200 mm ?

Le 100 mm se pose au contact du risque, sur une machine, un capot ou une porte d'accès, et se lit à moins de deux mètres. Le 200 mm couvre la lecture à distance en allée de circulation ou depuis un poste de conduite. Les deux formats peuvent coexister. Seul le 200 mm est disponible en plexiglas, dibond et photoluminescent 1 mm.

Quelle matière tient en extérieur ?

Le dibond aluminium 3 mm est le support le plus stable pour une pose extérieure durable, sur quai, clôture ou zone de stockage. Le PVC 2 mm convient à une pose extérieure abritée. Dans tous les cas, la sérigraphie résiste aux huiles et aux solvants. Trois finitions de dibond sont proposées : blanc, or et brossé.

Peut-on poser le panneau sur un carter démontable ?

Le vinyle magnétique 0,8 mm répond à ce cas : il adhère sur un support ferreux et se retire sans laisser de trace lors d'une intervention. Il se repositionne ensuite au même endroit. Cette version existe en 100 et 200 mm. Sur un capot en aluminium ou en composite, le vinyle blanc 0,25 mm est préférable.

Tarifs
De 32,00€ à 53,00€ HT
Unité
Le panneau
Conditionnement
À l'unité
Garantie
1 an
Impression
Sérigraphie
Résistance de l'impression
Excellente
Résistance générale
Huiles / Solvants
Forme
Triangulaire
Couleur
Jaune
Certification
Norme ISO 7010 : symboles graphiques et couleurs de sécurité des signaux de sécurité
SBE
SP-CS-748-PP1
3701053913701

Choisissez les attributs du produit:

Réf. Matière Format Prix unitaire Acheter
SP-CS-748-1-DOB Dibond Alu Brosse 3 mm 200x200x200mm
1+
63,60 €
SP-CS-748-1-DAB Dibond Alu Or 3 mm 200x200x200mm
1+
63,60 €
SP-CS-748-1-DB Dibond Alu blanc 3 mm 200x200x200mm
1+
57,60 €
SP-CS-748-PP1 PVC 1 mm 100x100x100mm
1+
38,40 €
SP-CS-748-1-PP1 PVC 1 mm 200x200x200mm
1+
44,40 €
SP-CS-748-PP2 PVC 2 mm 100x100x100mm
1+
39,60 €
SP-CS-748-1-PP2 PVC 2 mm 200x200x200mm
1+
45,60 €
SP-CS-748-1-PH Photoluminescent 1 mm 200x200x200mm
1+
52,80 €
SP-CS-748-1-PG Plexiglas 4 mm 200x200x200mm
1+
57,60 €
SP-CS-748-VB Vinyle Blanc 0,25 mm 100x100x100mm
1+
38,40 €
SP-CS-748-1-VB Vinyle Blanc 0,25 mm 200x200x200mm
1+
42,00 €
SP-CS-748-VM Vinyle Magnétique 0,8 mm 100x100x100mm
1+
43,20 €
SP-CS-748-1-VM Vinyle Magnétique 0,8 mm 200x200x200mm
1+
55,20 €
SP-CS-748-VH Vinyle Photoluminescent 100x100x100mm
1+
44,40 €
SP-CS-748-1-VH Vinyle Photoluminescent 200x200x200mm
1+
49,20 €
