Panneau évacuation picto porte gauche descente
Panneau évacuation picto porte gauche descente

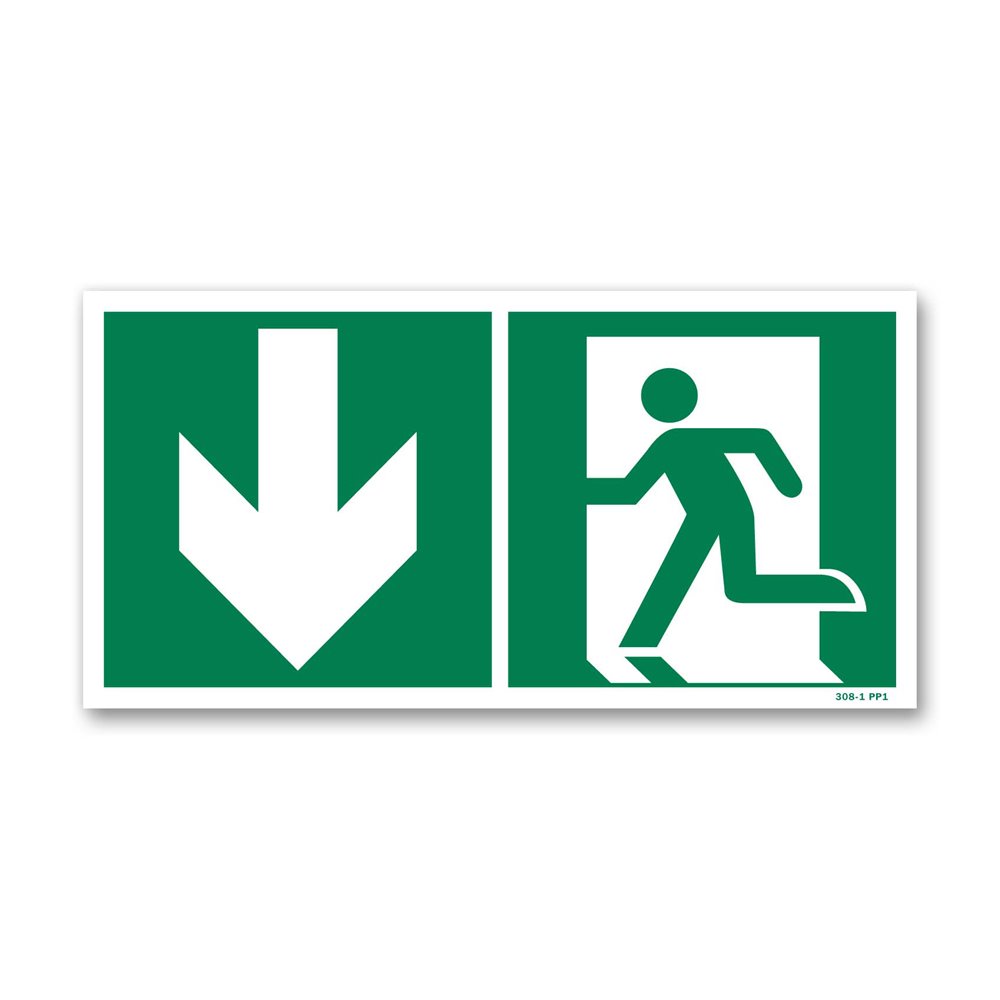

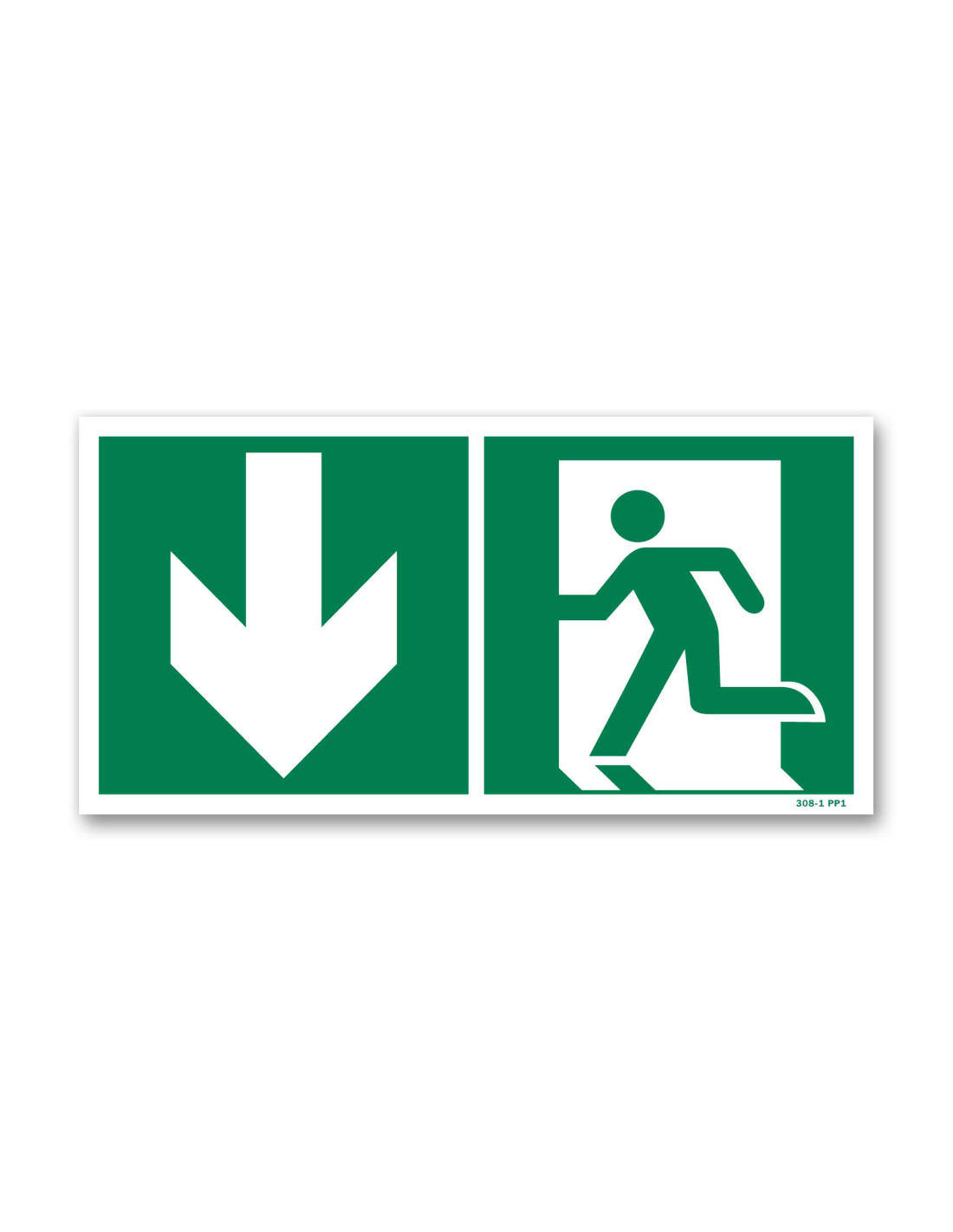

Panneau évacuation photoluminescent porte gauche flèche bas – PVC 1 mm

De 36,00€ à 44,00€ HT (?)
Le panneau
  • Sortie porte gauche, flèche bas
  • Pictogramme normalisé ISO 7010
  • Support PVC 1 mm rigide
  • Personnalisation à la demande
Format
Quantité (Le panneau)
Total : 43,20 € HT

Livraison
Garanties
✔️ En stock
Expédié sous 7 jours


Le panneau évacuation photoluminescent porte gauche flèche bas signale une sortie de secours franchie par une porte à gauche, en descendant. Son pictogramme vert répond à la norme ISO 7010, obligatoire en France depuis 2014. Photoluminescent, il reste visible sans alimentation, en appui de l'éclairage de sécurité. Le support PVC 1 mm se pose en intérieur comme en extérieur.

Que retenir de ce panneau sortie de secours porte gauche ?

  • Sens indiqué : porte à gauche, flèche vers le bas, pour une issue à rejoindre en descendant.
  • Pictogramme réglementaire : conforme à la norme ISO 7010 et à la conformité MFX 08003 ISO 6790/7010.
  • Fond vert de secours : la couleur de sauvegarde couvre l'essentiel de la surface, comme l'exige la norme.
  • Photoluminescence : le support restitue la lumière captée et reste lisible dans l'obscurité.
  • Matériau : PVC 1 mm sérigraphié, résistant aux huiles et solvants.
  • Deux formats et fabrication sur mesure à la demande.

Que signifie le pictogramme sortie porte gauche flèche bas?


La lecture d'un pictogramme d'évacuation ne laisse pas de place à l'interprétation. La silhouette qui franchit une ouverture placée à gauche indique la position de la porte ; la flèche orientée vers le bas précise que l'issue se rejoint en descendant, vers un escalier ou un niveau inférieur.

Le fond vert identifie une consigne de sauvegarde, par opposition au rouge de l'incendie ou au jaune du danger. Cette grammaire visuelle est fixée par la norme ISO 7010, qui unifie les symboles de sécurité à l'échelle européenne.

Sur un cheminement par les marches, un panneau escalier gauche descente prolonge le repère jusqu'à l'issue. Choisir le bon pictogramme, c'est éviter d'envoyer les occupants dans la mauvaise direction sous stress. La cohérence du symbole avec la signalisation d'évacuation du reste du parcours en fait un repère fiable.

Pourquoi la norme ISO 7010 rend-elle ce panneau obligatoire ?


La norme NF EN ISO 7010 est d'application obligatoire en France depuis le 1ᵉʳ janvier 2014. Elle impose des pictogrammes normalisés et un fond vert qui doit couvrir au moins la moitié de la surface du panneau de secours. Au-delà du symbole, le cadre réglementaire découle du Code du travail (articles R. 4227-37 et suivants) et, pour les établissements recevant du public, du règlement de sécurité incendie (arrêté du 25 juin 1980).

L'employeur ou l'exploitant doit garantir une signalisation visible et conforme sur l'ensemble des cheminements d'évacuation. Pour les issues, le panneau se place au-dessus de la porte concernée. Ce panneau s'intègre à la signalétique bâtiment d'un site tertiaire, commercial ou industriel soumis à ces obligations.

En quoi un panneau photoluminescent complète-t-il l'éclairage de sécurité ?


Un panneau photoluminescent et un bloc autonome d'éclairage de sécurité ne jouent pas le même rôle. Le bloc éclaire le volume et le parcours ; le panneau transmet un repère et une direction. Le premier reste obligatoire dans les ERP et les lieux de travail : le second ne le remplace pas, il le complète. L'intérêt du photoluminescent tient à son autonomie passive : le support emmagasine la lumière ambiante puis la restitue dans le noir, sans câblage ni batterie, lors d'une coupure ou de nuit. La performance de cette rémanence est encadrée par la norme NF EN ISO 17398, qui définit des classes de luminance et des durées d'émission minimales. La version porte gauche flèche haut applique la même logique sur un cheminement montant.

Comment choisir le format d'une signalétique d'évacuation conforme?


Le format se choisit selon la distance à laquelle le panneau doit rester lisible. Le 300 × 100 mm convient à une pose rapprochée, au-dessus d'une porte ou en tête d'escalier ; le 600 × 200 mm se lit à distance, dans un hall ou un grand volume. Dans tous les cas, le pictogramme et le fond vert restent conformes à la norme, quel que soit le format. Le support PVC 1 mm sérigraphié tolère les huiles et solvants, ce qui autorise une pose en atelier comme à l'extérieur. Pour un gabarit hors standard, un panneau personnalisé de sécurité permet d'adapter dimensions et visuel. Les emplacements et codes couleur d'un plan complet sont détaillés sur la page consignes et signalétique dans les locaux.

Questions fréquentes

La flèche vers le bas indique-t-elle un escalier ?

Elle indique que l'issue se rejoint en descendant : un escalier vers un niveau inférieur, une rampe ou une sortie située plus bas. Associée à la porte à gauche, elle fixe une direction unique.

Ce panneau suffit-il à lui seul pour être conforme ?

Non. Il fait partie d'un dispositif d'ensemble : signalisation sur tout le cheminement, éclairage de sécurité obligatoire et plan d'évacuation. Le panneau conforme ISO 7010 en est un élément, pas la totalité.

Faut-il le poser au-dessus de la porte ?

Pour une issue de secours, le panneau se place au-dessus de la porte concernée, à hauteur de vue dégagée. Cette position le maintient visible dans un flux de personnes.

Le photoluminescent remplace-t-il un bloc de secours ?

Non. Le bloc autonome d'éclairage de sécurité reste obligatoire. Le panneau photoluminescent le complète en gardant un repère visible sans alimentation.

Quelle version choisir si la porte est à droite ?

Une version porte droite couvre la configuration symétrique. Le choix se fait selon la position réelle de la porte sur le cheminement.

Tarifs
De 36,00€ à 44,00€ HT
Unité
Le panneau
Conditionnement
À l'unité
Garantie
1 an
Impression
Sérigraphie
Résistance de l'impression
Excellente
Résistance générale
Huiles / Solvants
Forme
Rectangulaire
Couleur
Vert
Certification
Norme ISO 7010 : symboles graphiques et couleurs de sécurité des signaux de sécurité
SBE
SP-CS-308-2-PH
3701053911097

Choisissez les attributs du produit:

Réf. Format Prix unitaire Acheter
SP-CS-308-1-PH 300 x 100 mm
1+
52,80 €
SP-CS-308-2-PH 600x200mm
1+
43,20 €
