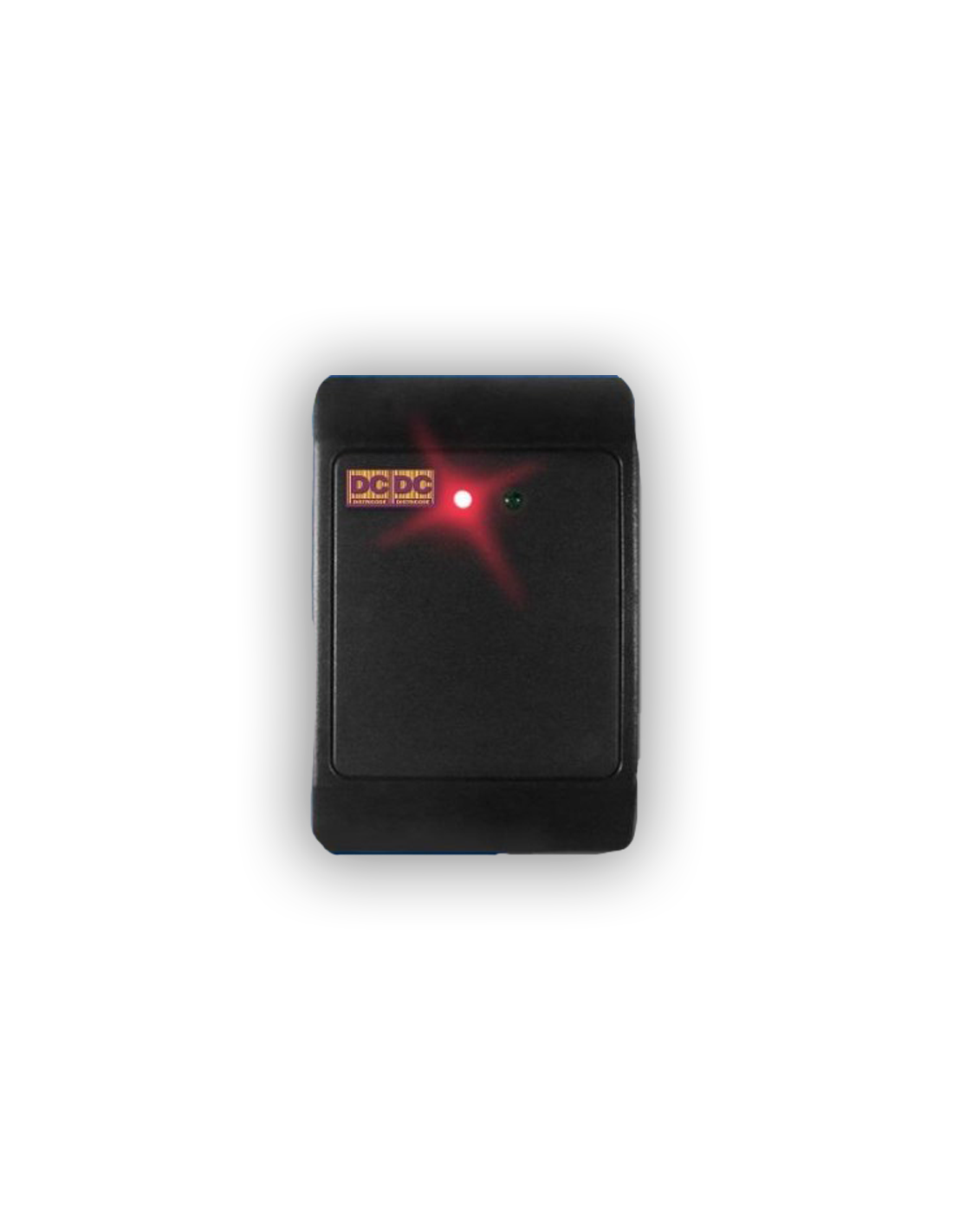

Lecteur RFID USB pour badges et cartes (LF,HF,NFC)

Ce lecteur RFID permet de lire rapidement des badges et cartes RFID. Ce lecteur pour badges et cartes RFID peut-être fixé à l’aide de vis. Facile et rapide d’utilisation, vous pourrez lire vos transpondeurs RFID sans contact (cartes RFID, badges RFID, étiquettes RFID…) pour, par exemple, gérer l’accès à un parking, contrôler les entrées et sorties de votre personnel ou de vos clients de votre salle de sport…  A noter que ce lecteur lit uniquement de la basse  (LF) et haute fréquence (HF).

Lecteur RFID, comment ça marche ?

Un lecteur est un appareil qui émet des signaux radiofréquences et peut détecter toutes les étiquettes et puces qui se trouvent dans sa plage de lecture. Les lecteurs de puces rfid fournissent l’énergie nécessaire pour détecter et décoder les antennes RFID a une distance plus ou moins grande. La distance de lecture dépend de la fréquence de lecture et de la taille de l’antenne.

La lecture de la puce consiste à connaitre l’IUD ( le numéro identifiant de la puce), le type de puce et lire les potentielles données inscrites dedans. Par exemple, la donnée encodée dans la puce peut être le nom du client qui rentre dans une salle de sport ou encore le nombre d’entrée sur la carte.

Pour mieux comprendre, consultez notre article "la RFID en 10 points".

Quel lecteur pour quel puces RFID ?

Il faut savoir que le lecteur et la puce doivent impérativement être sur le même spectre de fréquence : soit basse, haute fréquence.  Voici un tableau récapitulant la correspondance entre les puces et standards de communication:

Type de fréquence lu par les lecteurs	Fréquence d’onde	Standard de communication	Puces lues	IUD-numéro d’identification unique de la puce	Lecture	Ecriture/ Ecodage
Basse fréquence (LF)	125Khz	Weigand	EM ou TK4100; 4102, 4200, 4005, 4105, 5530	7 à 14 caractères	3 cm
Haute fréquence (HF)	13.56Mhz	ISO 15693	NXP I-CODE 2 (SLI)  TI / Tag- it Autres puces compatibles avec ISO15693	7 à 14 caractères	10 cm à 1 m
		ISO 14443A	NXP Mifare Ultralight NXP Mifare standard NXP Mifare S50 4byte et S50 7byte Nxp Mifare S70 4byte et 7byte NXP Mifare Desfire EV1 NTAG213, NTAG215, NTAG216	7 à 14 caractères	10 cm à 1 m
		ISO 14443B	Atmel ( puce qui se lit mais ne s’encode pas)	7 à 14 caractères	10 cm à 1 m

Si vous possédez des étiquettes ou tag dit "NFC", la fréquence utilisée par celles-ci est semblable à celle des puces d’haute fréquence (13,56Mhz) et elles sont, par conséquent, compatibles avec ce lecteur RFID.

Quel lecteur pour quelle utilisation ?

Une interface permet de connecter le récepteur de tag rfid a une source de courant. En fonction de l’endroit où vous souhaitez brancher un lecteur RFID et de son utilisation, l’interface diffère :

• Lecteur USB-VCP : Ce lecteur est livré avec câble USB-VPC d’environ 1m50 (voir photo ci-contre). C’est l’idéal lorsque vous travaillez avec des logiciels gratuits tel que  putty. Le lecteur VCP marche en plug & play, c’est-à-dire qu’il est directement fonctionnel après branchement et installation du logiciel de gestion.
• Lecteur USB-Clavier : Ce lecteur se connecte directement à l’ordinateur avec son câble USB-clavier de 1,50m de longueur. Il est compatible avec des ordinateurs de bureau mais aussi avec des ordinateurs portables. Afin de visualiser les données récoltées par le lecteur RFID, il est idéal de créer votre propre interface de programmation (API).
• Lecteur RS232 : afin de pouvoir utiliser ce produit, il est impératif de posséder une alimentation 9-12VCD (tension à courant continu).  Pour ce produit la câble n’est long que de 15cm et les fils sont dénudés c’est-à-dire qu’il doit être relié à un robot, portique ou autre sources.

Comment encoder sa puce afin qu’elle soit lisible ?

Il faut savoir que l’encodage signifie que les données peuvent être stockés à l’intérieur de la puce et que l’espace de stockage diffère en fonction des puces. L’espace de stockage est appelé un bytes et plus on a de bytes, plus la taille de stockage est grande.

Pour encoder des puces, il faut généralement un logiciel pour encoder les puces. Pour un informaticien ou une personne avec de bonnes connaissances en codage, créer un tel logiciel sera tout à fait à leur portée. De plus, en créant votre propre logiciel, votre tag pourra contenir les données de votre choix.

Cependant, les puces dites NFC telles que les NXP Mifare, NTag sont encodables via un smartphone en téléchargeant l’application gratuite (ou payante pour plus de fonctionnalité) NFC Tools disponible sur l’App store ou sur le Google store.
